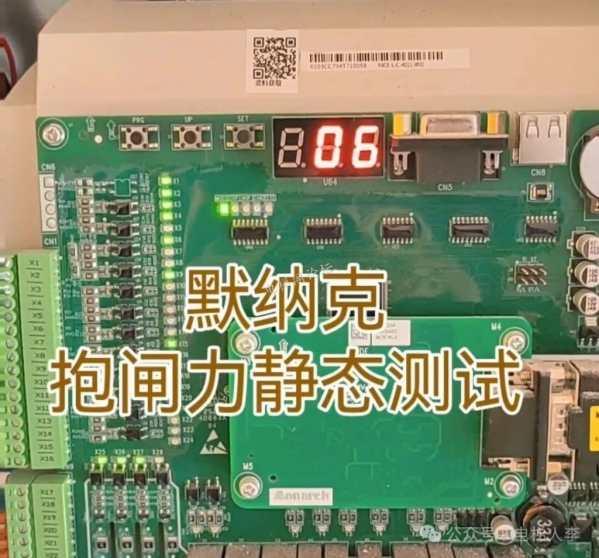

默纳克静态抱闸力检测
双抱闸力检测和单抱闸力检测F6-54的Bit9改为1,就开通单侧抱闸力检测功能,测试方法还是检修状态F8改8,再转正常,就可以测试
测试条件:条件1:抱闸制动力正常检测:没有内外呼条件下,电梯节能时间后或者3分钟后,进行检测。
条件2:抱闸制动力强制检测:提前10分钟判断,F7‑10的时间小于等于10分钟,电梯进行蜂鸣提示30s,蜂鸣可通过参数F8‑19的bit13关闭,此时外呼登记保留不消号,内呼消号,可以开关门,关门之后开始检测。
测试方法:(自动/手动测试)
自动测试(F7-10:抱闸力定时检测倒计时0~1440,倒计时时间到测试结束后自动恢复到1440重新计时 )
满足制动力检测条件1后,系统自动进入测试状态,具体步骤同手动测试的相关步骤。E66故障不可断电复位,必须重新做制动力测试且合格后自动复位。
倒计时功能:超过12小时开始,开始判断是否满足条件1。如果做了检测,则倒计时参数重新恢复24小时;如果没有做检测,则到条件2强制检测。
自动检测时,外呼不提示故障,小键盘提示E88测试状态;外呼可以登记但是不能响应,测试结束后,恢复正常状态,响应已经登记的外呼指令,内呼消号,不可开关门。
手动测试- 系统处于检修状态,检修开关有效;
- 电梯停止在门区位置,保持门锁闭合;
- 小键盘触发:F‑8设置为8,如果检修状态断安全回路的话,需要再10秒钟内把检修开关转正常,或者马上短接安全回路。
- 进入测试状态时,主板显示E88;
- 封星、运行接触器输出,抱闸接触器依次输出,先输出左抱闸控制;(双抱闸接触器,先测试抱闸2,再测试抱闸1分两次测试)
- 系统根据制动力相关参数输出力矩,开始测试;(F7-17:单臂检测力矩幅值大小1~50%电机额定力,设定为0时,按照30%电机额定力矩的默认值处理)
- 左抱闸测试完成后,输出右抱闸控制;
- 主板E88消失,测试结束,F7‑09显示测试结果,若F7‑09=2时,立即报E66(制动力不合格),电梯停止运行,故障不可复位。
